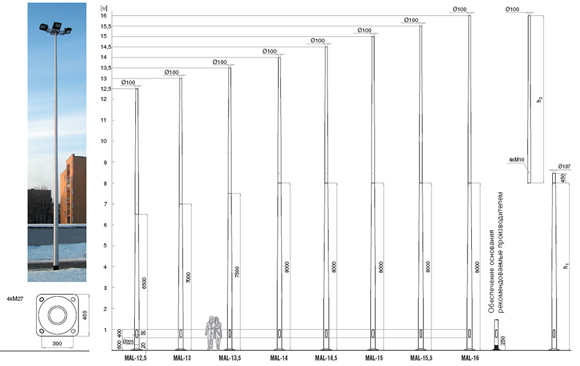

Мачты Ø225 мм у основания

Тип мачты MAL-
12.5
MAL-
13
MAL-
13.5
MAL-
14
MAL-
14.5
MAL-
15
MAL-
15.5
MAL-
16
Стандарт (Код*) 41501 41502 41503 41504 41505 41506 41507 41508
Полная [м] 12,5 13,0 13,5 14,0 14,5 15,0 15,5 16,0
Нижняя часть h1 + E[м] 6,5 +
0,45
7,0 +
0,45
7,5 +
0,45
8,0 +
0,45
8,0 +
0,45
8,0 +
0,45
8,0 +
0,45
8,0 +
0,45
Верхняя часть h2 [м] 6,0 6,0 6,0 6,0 6,5 7,0 7,5 8,0
Вес нетто [кг] 97,0 100,0 103,0 108,0 109,0 111,0 112,0 114,0
Ориентиров. единичный объем [м3] 0,650 0,700 0,751 0,801 0,801 0,801 0,801 0,801
Вид осн. [мм] (сторона х сторона х толщина) Основание из листа 400 х 400 x 20
Крепление опоры Фундамент В-80
(Код 311180)
Анкерное
устройство Z-80
(Код 311280)
Размещение
болтов 300 x 300 мм
Анкерное устройство Z-80 (Код 311280)
Размещение болтов 300 x 300 мм
Соединит. элементы Комплект горячеоцинкованных гайк 4 x M27 (код 4014)
Применяем. оголовники WM, WRK
* Возможное обеспечение основания полиуретановым эластомером, обозначаемое
через добавление буквы "Е" к коду опоры, например, 42501Е.
Допустимая нагрузка
Доп. вес светильн. и оголовников [кг] 40 40 90 40 90 90 40 90 40 60 40 60 40 60
Ветровая Зона I   (79,2 км/ч)
II кат. тер., Сх=1
0.72 0.63 0.55 0.55 0.47 0.4 0.39 0.32 0.32 0.29 0.25 0.22 0.18 0.15
Ветровая Зона II   (86,4 км/ч)
II кат. тер., Сх=1
0.57 0.5 0.43 0.43 0.39 0.29 0.29 0.23 0.22 0.2 0.16 0.13 0.1 Маг-
но- лия
Ветровая Зона IIIa   (93,6 км/ч)
II кат. тер., Сх=1
0.46 0.4 0.34 0.34 0.28 0.22 0.22 0.16 0.16 0.13 0.1 Маг-
но- лия
Маг-
но- лия
Маг-
но- лия
Ветровая Зона IIIb   (101,9 км/ч)
II кат. тер., Сх=1
0.37 0.31 0.26 0.25 0.2 0.15 0.14 0.1 Маг-
но- лия
Маг-
но- лия
Маг-
но- лия
Маг-
но- лия
x x
Ветровая Зона IV 600 м н.у.м   (108 км/ч)
II кат. тер., Сх=1
0.3 0.25 0.2 0.19 0.15 0.1 Маг
но-
лия
Маг-
но- лия
Маг-
но- лия
Маг-
но- лия
x x x x

Применение оголовников и светильников следует всегда верифицировать с допустимой нагрузкой опоры для заданной ветровой зоны.



Тип мачты MAL-
12.5
укр.
MAL-
13
укр.
MAL-
13.5
укр.
MAL-
14
укр.
MAL-
14.5
укр.
MAL-
15
укр.
MAL-
15.5
укр.
MAL-
16
укр.
Стандарт (Код*) 41551 41552 41553 41554 41555 41556 41557 41558
Полная [м] 12,5 13,0 13,5 14,0 14,5 15,0 15,5 16,0
Нижняя часть h1 + E[м] 6,5 + 0,45 7,0 + 0,45 7,5 + 0,45 8,0 + 0,45 8,0 + 0,45 8,0 + 0,45 8,0 + 0,45 8,0 + 0,45
Верхняя часть h2 [м] 6,0 6,0 6,0 6,0 6,5 7,0 7,5 8,0
Вес нетто [кг] 108,0 111,0 114,0 119,0 120,0 122,0 123,0 125,0
Ориентировочный единичный объем [м3] 0,650 0,700 0,751 0,801 0,801 0,801 0,801 0,801
Вид основания [мм] (сторона х сторона х толщина) Основание из листа 400 х 400 x 20
Крепление опоры Фундамент В-80 (Код 311180)
Анкерное устройство Z-80 (Код 311280)
Размещение болтов 300 x 300 мм
Анкерное устройство Z-80 (Код 311280)
Размещение болтов 300 x 300 мм
Соединительные элементы Комплект горячеоцинкованных гайк 4 x M27 (код 4014)
Применяемые оголовники WM, WRK
* Возможное обеспечение основания полиуретановым эластомером, обозначаемые через добавление буквы "Е" к коду опоры, например, 42551Е.
Допустимая нагрузка
Допустимый вес светильников и оголовников [кг] 100 100 100 100 100 90 90 90
Ветровая Зона I   (79,2 км/ч)
II категория территории, Сх=1
1.07 1.01 0.90 0.80 0.71 0.62 0.49 0.37
Ветровая Зона II   (86,4 км/ч)
II категория территории, Сх=1
0.87 0.81 0.72 0.63 0.55 0.48 0.39 0.29
Ветровая Зона IIIa   (93,6 км/ч)
II категория территории, Сх=1
0.73 0.66 0.58 0.51 0.43 0.38 0.31 0.23
Ветровая Зона IIIb   (101,9 км/ч)
II категория территории, Сх=1
0.60 0.53 0.46 0.39 0.32 0.27 0.22 0.16
Ветровая Зона IV 600 м н.у.м   (108 км/ч)
II категория территории, Сх=1
0.51 0.44 0.38 0.31 0.25 0.21 0.15 0.10
