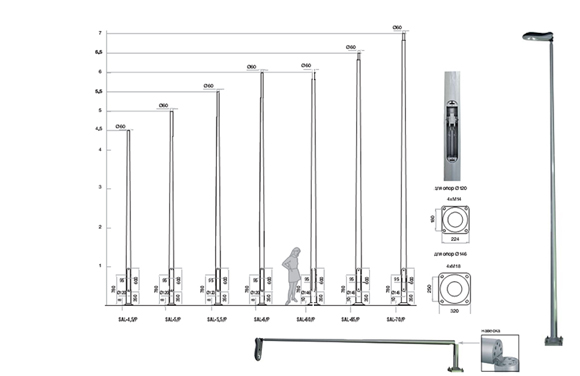

Тип опоры |
SAL-
4,5/P |
SAL-
5/P |
SAL-
5.5/P |
SAL-
6/P |
SAL-
60/P |
SAL-
65/P |
SAL-
70/P |
Стандарт |
41915 |
41916 |
41917 |
41918 |
41925 |
41926 |
41927 |
Окрашенный |
43915 |
43916 |
43917 |
43918 |
43925 |
43926 |
43927 |
Высота [м] |
4.5 |
5 |
5.5 |
6 |
6 |
6.5 |
7 |
Вес нетто [кг] |
21.8 |
23.4 |
25.3 |
27.5 |
37.3 |
39.5 |
41.9 |
Ориентировочный единичный объем[м3]** |
0.079 |
0.087 |
0.096 |
0.105 |
0.178 |
0.189 |
0.204 |
Вид основания [мм] (сторона х сторона х толщина) |
Основание из листа 224 х 224 x 8 |
Основание из листа 320 х 320 x 10 |
Крепление опоры |
Фундамент В-50 (Код 311150)
Анкерное устройство Z-50 (Код 311205)
Размещение болтов 180 x 180 мм |
Фундамент В-60 (Код 311160)
Анкерное устройство Z-60 (Код 311206)
Размещение болтов 250 x 250 мм |
Соединительные элементы |
Комплект огнеоцинкованных гаек 4 x M14 (код 4006)
Комплект срывных гаек 4 x M14 (код 4007) |
Комплект огнеоцинкованных гаек 4 x M18 (код 4008)
Комплект срывных гаек 4 x M18 (код 4009) |
Применяемые светильники (монтируемые на опоре) |
Уличные светильники |
* Возможное обеспечение основания полиуретановым эластомером, обозначаемое через добавление буквы "Е" к коду опоры, например, 41466Е.
** При заказах количества более чем 10 штук представленный единичный объем может измениться из-за способа упаковки.
Допустимая нагрузка
|
Допустимый вес одного светильника [кг] |
34.5 |
28.5 |
24 |
19 |
19 |
15 |
12 |
Ветровая Зона I (79,2 км/ч)
II категория территории, Сх=0,7 |
0.48 |
0.40 |
0.37 |
0.29 |
0.78 |
0.72 |
0.63 |
Ветровая Зона II (86,4 км/ч)
II категория территории, Сх=0,7 |
0.38 |
0.32 |
0.28 |
0.22 |
0.62 |
0.56 |
0.49 |
Ветровая Зона IIa (93,6 км/ч)
II категория территории, Сх=0,7 |
0.31 |
0.25 |
0.22 |
0.16 |
0.50 |
0.45 |
0.38 |
Ветровая Зона IIb (101,9 км/ч)
II категория территории, Сх=0,7 |
0.25 |
0.19 |
0.16 |
0.11 |
0.39 |
0.35 |
0.29 |
Ветровая Зона III 600 м н.у.м (108 км/ч)
II категория территории, Сх=0,7 |
0.21 |
0.16 |
0.13 |
0.08 |
0.34 |
0.29 |
0.24 |
Применение оголовников и светильников следует всегда верифицировать с допустимой нагрузкой опоры для заданной ветровой зоны.
|
